| Nguồn gốc | Trung Quốc |
| Hàng hiệu | CENO |
| Chứng nhận | CE,RoHS,ISO9001,UL |
| Số mô hình | RCN01-18HZ |

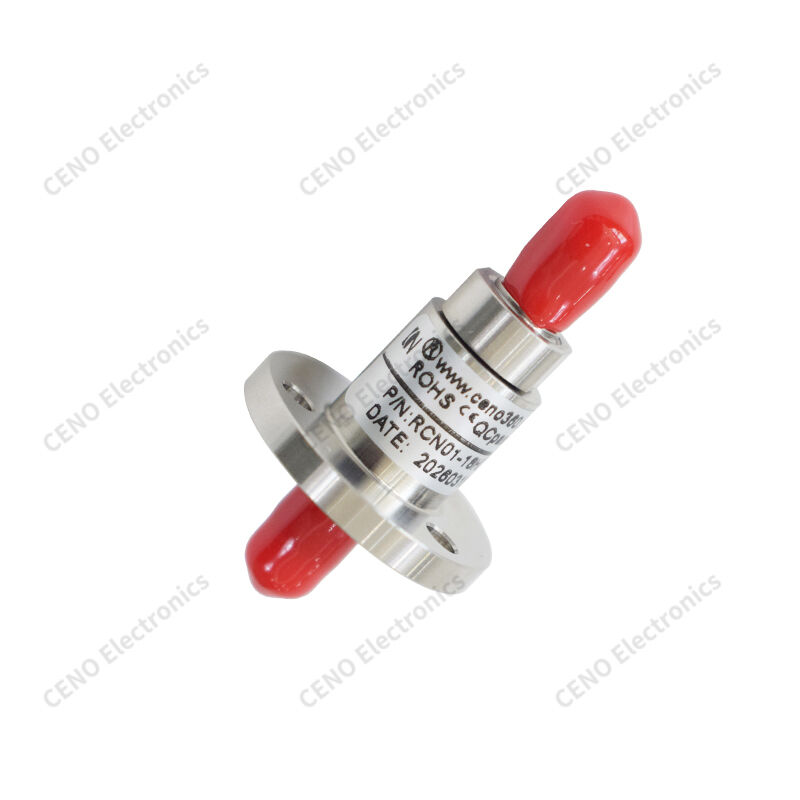

Liên kết quay RF một kênh gắn trên vòm
RCN01-18HZ là khớp quay RF CENO gắn trên sợi vòm, cung cấp truyền quay liên tục 360 ° của tín hiệu vô tuyến tần số cao giữa thiết bị cố định và quay.Được xây dựng với khoang bên trong đồng trục được chế biến chính xác để duy trì sự phù hợp kháng cự ổn định trong quá trình quay, nó nhận ra sự mất mát chèn thấp và biến động VSWR nhẹ.Bộ kết nối xoay tiêu chuẩn này tuân thủ các yêu cầu RoHSTùy chỉnh về phạm vi tần số, loại kết nối và các tùy chọn đánh dấu có sẵn để đáp ứng nhu cầu thử nghiệm vi sóng và thiết bị quay không dây đa dạng.
Đặc điểm
Ứng dụng
Tùy chọn
Thông số kỹ thuật
|
RCN01-18HZ |
Thông số kỹ thuật |
|
Kênh |
1 |
|
Loại giao diện |
SMA-K (50Ω) |
|
Phạm vi tần số |
DC-18GHz |
|
Năng lượng trung bình, tối đa. |
100W@DC~2GHz; 50W@2~8GHz; 25W@8~15GHz; 20W@15~18GHz |
|
VSWR, tối đa. |
1.25 |
|
Sự thay đổi VSWR, tối đa |
0.05 |
|
Mất đầu vào, tối đa |
0.3dB |
|
Sự thay đổi mất tích chèn, tối đa |
0.05dB |
|
Tốc độ xoay, tối đa |
300 vòng/phút |
|
Động lực khởi động |
≤ 0,1Nm |
|
Nhiệt độ hoạt động |
-40°C+70°C |
|
Nhiệt độ lưu trữ |
-55°C~+85°C |
|
Độ ẩm |
< 95% |
|
Vật liệu nhà ở |
Thép không gỉ |
|
Xếp hạng bảo vệ |
IP41 |
Sơ đồ phác thảo
Vòng trượt tích hợp là loạt không chuẩn CENO. POWER / SIGNAL + FIBER OPTIC ROTARY JOINT thiết kế theo ứng dụng đặc biệt, để tích hợp các mạch dòng, tín hiệu và khớp sợi quang.Lượng điện của nó có thể lên đến vài trăm ampere và tín hiệu của nó có thể bao gồm tất cả các loại tín hiệu dựa trên ứng dụng có liên quan. Các khớp sợi quang bao gồm sigell-mode và multimode với kênh khác nhau từ kênh tín hiệu đến hàng chục kênh.sau đó nó được sử dụng rộng rãi trong tùy chọn cần cẩu điện.
