| Nguồn gốc | Trung Quốc |
| Hàng hiệu | CENO |
| Chứng nhận | ISO9001,CE,RoHS |
| Số mô hình | QCN02M5-10S |
Vòng trượt trục rắn cho truyền tín hiệu đa kênh 360 °

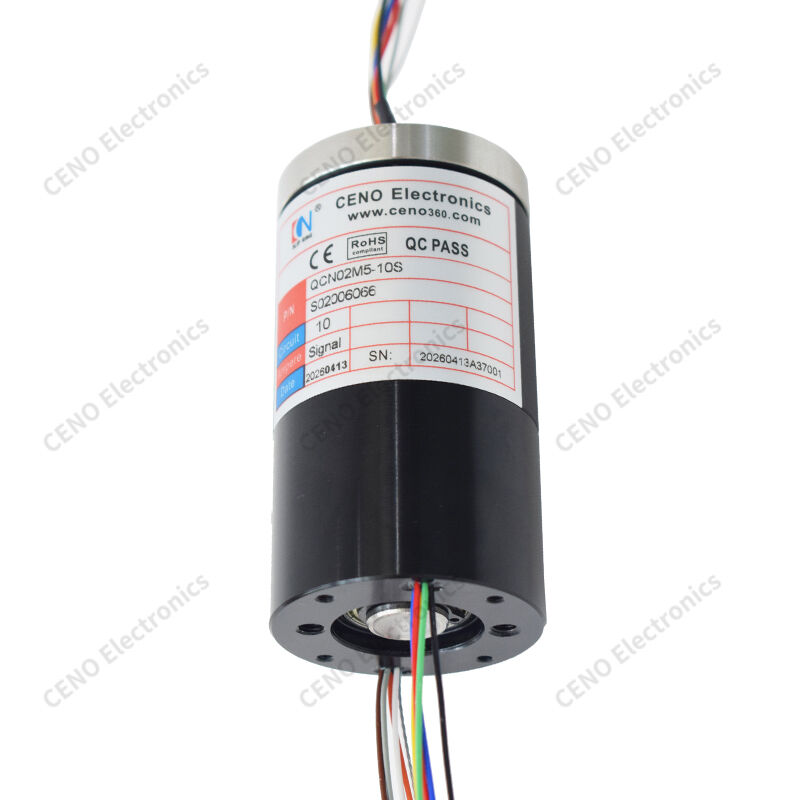

QCN02M5-10S là CENO Solid Shaft Slip Ring với vỏ hợp kim nhôm hình trụ cho thiết bị xoay nhỏ.nó có dấu chân nhỏ để phù hợp với không gian lắp đặt hẹp, áp dụng liên lạc kim loại quý để nhận ra vòng quay 360 ° vô hạn và tránh dây rối. Nó cung cấp truyền ổn định của nhiều kênh cảm biến yếu và tín hiệu điều khiển,với dây hai đầu có mã màu để dây tiện lợiSản phẩm có chứng nhận CE và RoHS và trải qua kiểm tra chất lượng nghiêm ngặt để đảm bảo hiệu suất nhất quán cho công việc xoay chính xác lâu dài.
Đặc điểm
Ứng dụng
Tùy chọn
Thông số kỹ thuật
|
QCN02M5-10S |
Thông số kỹ thuật |
|
Bảo vệ |
IP51 |
|
Độ ẩm hoạt động |
≤ 60% RH |
|
Nhiệt độ hoạt động |
-20°C ~ +80°C |
|
Thông số kỹ thuật dây |
AWG24# Teflon bọc thép (UL) |
|
Điện áp hoạt động |
0 ∼ 220 VAC/VDC |
|
Lượng điện hiện tại trên vòng |
10 mạch ( tín hiệu) |
|
Sức mạnh điện đệm |
≥ 500 VAC @ 50Hz (giữa các mạch) |
|
Kháng cách nhiệt |
≥ 500MΩ @ 500VDC |
|
Sự biến động kháng tiếp xúc |
≤ 30mΩ @ 50rpm |
|
Chiều dài dây chì |
Rotor 300mm; Stator 300mm |
|
Tốc độ hoạt động |
0 ¢ 30 vòng/phút |
|
Phương pháp gắn |
Rotor: cố định vòm; Stator: lỗ vít để chống quay |
|
Vật liệu tiếp xúc |
Kim loại quý |
|
Vật liệu nhà ở |
Hợp kim nhôm, xịt cát & anodized đen |
|
Các kênh |
2 × Không khí |
|
Dây nối cổng |
M5 × 0,8 (đủ cho ống ø4 mm) |
|
Áp lực |
-100 KPa đến 0,5 MPa |
|
Động lực xoay |
≤ 1 N*m |
Sơ đồ phác thảo
Dịch vụ của chúng tôi
1- Trả lời trong 24 giờ.
2Xin vui lòng thông báo cho chúng tôi những gì các mặt hàng bạn quan tâm và giá hợp lý sẽ được cung cấp cho bạn khi nhận được của bạn mới điều tra ASAP.
3Hãy trả lời câu hỏi chi tiết.
4- Giải quyết vấn đề với bạn trong khi sử dụng sản phẩm của chúng tôi.
5Các mẫu sẽ được cung cấp cho các bạn để hợp tác trong tương lai.
Câu hỏi thường gặp
1Chúng ta phải làm gì?
Chúng tôi tập trung vào việc phát triển, thiết kế, sản xuất slide chất lượng cao, và cung cấp các giải pháp khác nhau cho các hệ thống xoay.
2Chúng ta đã làm nghề này bao lâu rồi?
CENO thành lập hoạt động kinh doanh vòng trượt từ năm 2009.
3Nhẫn trượt là gì?
Vòng trượt là một thiết bị điện cơ cho phép truyền năng lượng và tín hiệu điện từ một cấu trúc cố định sang một cấu trúc quay.Vòng trượt có thể được sử dụng trong bất kỳ hệ thống điện cơ nào đòi hỏi phải xoay trong khi truyền điện hoặc tín hiệuNó có thể cải thiện hiệu suất cơ học, đơn giản hóa hoạt động hệ thống và loại bỏ các dây dễ bị hư hỏng treo trên các khớp di động.
4Làm thế nào để tôi chọn một chiếc nhẫn trượt?
Chọn đúng giải pháp vòng trượt đòi hỏi chi tiết về các thông số hoạt động của ứng dụng của bạn bao gồm tổng các mạch, điện áp và ampere mỗi mạch, tốc độ hoạt động và loại gắn.Một nơi tốt để bắt đầu tìm kiếm là với vòng trượt tiêu chuẩn của chúng tôiNếu bạn tin tưởng rằng một tùy chỉnh / sửa đổi giải pháp là rất có thể cần thiết hoặc cần hỗ trợ trong lựa chọn của bạn, liên hệ với chúng tôi để Bắt đầu.
5Cô có cung cấp nhẫn trượt tùy chỉnh không?
Vâng, nếu bạn tự tin rằng một giải pháp tùy chỉnh / sửa đổi có thể được yêu cầu hoặc cần hỗ trợ trong việc lựa chọn của bạn, hãy liên hệ với chúng tôi để Bắt đầu.Các kỹ sư của chúng tôi sẽ đưa ra giải pháp hoàn hảo cho nhu cầu của bạn..
