| Nguồn gốc | Trung Quốc |
| Hàng hiệu | CENO |
| Chứng nhận | CE,RoHS,UL,ISO9001 |
| Số mô hình | ECN100-03P3-09P1 |
Through-Bore Slip Ring để truyền tín hiệu và truyền động đáng tin cậy

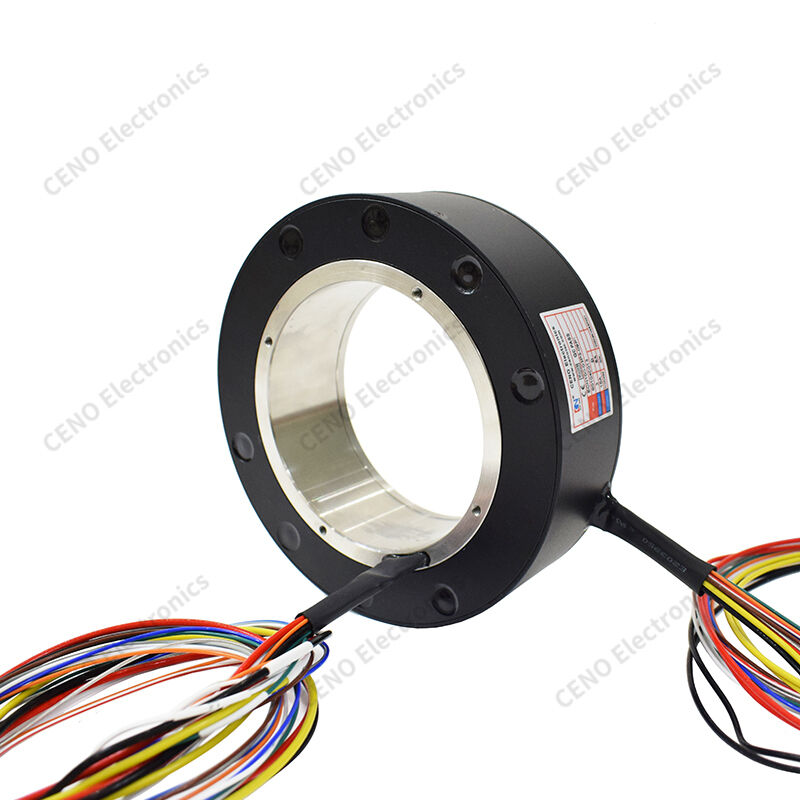

ECN100-03P3-09P1 là trục rỗng CENO thông qua vòng trượt khoan với vỏ hợp kim nhôm cho công nghiệp xoay điện và truyền tín hiệu.nó cho phép trục, ống khí và cáp để đi qua trung tâm, tiết kiệm không gian lắp đặt cho thiết bị xoay.nó nhận ra vô hạn 360 ° xoay mà không có dây rốiThiết bị dây riêng biệt có mã màu ở cả hai đầu rotor và stator để dễ dàng dây, với tay áo cáp chống mòn để tránh vỡ dây.Nó vượt qua chứng nhận CE và được sử dụng rộng rãi trong máy quay tự động với yêu cầu quay liên tục nghiêm ngặt.
Đặc điểm
Ứng dụng
Tùy chọn
Thông số kỹ thuật
|
ECN100-03P3-09P1 |
Thông số kỹ thuật |
|
Lớp bảo vệ |
IP54 |
|
Độ ẩm hoạt động |
< 90% |
|
Nhiệt độ hoạt động |
-40°C ~ +80°C |
|
Thông số kỹ thuật dây |
AWG14# sợi Teflon® bọc thép; AWG16# sợi Teflon® bọc thép; AWG22# sợi Teflon® bọc thép |
|
Điện áp hoạt động |
380 VAC |
|
Vòng mạch / Điện |
3 mạch × 15 A; 9 mạch × 5 A |
|
Sức mạnh điện đệm |
≥ 1000 VAC @ 50 Hz giữa bất kỳ hai mạch |
|
Kháng cách nhiệt |
500 MΩ @ 500 VDC |
|
Sự biến động kháng tiếp xúc |
≤ 70 mΩ (đánh giá ở 50 vòng/phút) |
|
Chiều dài dây chì: Rotor |
800 mm; Stator: 800 mm |
|
Tốc độ hoạt động |
0 ¢ 50 vòng/phút |
|
Phương pháp gắn |
Đầu rotor được gắn vào trục được cung cấp bởi khách hàng bằng các ốc vít |
|
Vật liệu tiếp xúc |
Kim loại quý |
|
Vật liệu nhà ở |
Hợp kim nhôm, xát cát và anodized đen |
|
Chiều kính xuyên lỗ |
100 mm |
Sơ đồ phác thảo
Dịch vụ của chúng tôi
1- Trả lời trong 24 giờ.
2Xin vui lòng thông báo cho chúng tôi những gì các mặt hàng bạn quan tâm và giá hợp lý sẽ được cung cấp cho bạn khi nhận được của bạn mới điều tra ASAP.
3Hãy trả lời câu hỏi chi tiết.
4- Giải quyết vấn đề với bạn trong khi sử dụng sản phẩm của chúng tôi.
5Các mẫu sẽ được cung cấp cho các bạn để hợp tác trong tương lai.
Câu hỏi thường gặp
1Chúng ta phải làm gì?
Chúng tôi tập trung vào việc phát triển, thiết kế, sản xuất slide chất lượng cao, và cung cấp các giải pháp khác nhau cho các hệ thống xoay.
2Chúng ta đã làm nghề này bao lâu rồi?
CENO thành lập hoạt động kinh doanh vòng trượt từ năm 2009.
3Nhẫn trượt là gì?
Vòng trượt là một thiết bị điện cơ cho phép truyền năng lượng và tín hiệu điện từ một cấu trúc cố định sang một cấu trúc quay.Vòng trượt có thể được sử dụng trong bất kỳ hệ thống điện cơ nào đòi hỏi phải xoay trong khi truyền điện hoặc tín hiệuNó có thể cải thiện hiệu suất cơ học, đơn giản hóa hoạt động hệ thống và loại bỏ các dây dễ bị hư hỏng treo trên các khớp di động.
4Làm thế nào để tôi chọn một chiếc nhẫn trượt?
Chọn đúng giải pháp vòng trượt đòi hỏi chi tiết về các thông số hoạt động của ứng dụng của bạn bao gồm tổng các mạch, điện áp và ampere mỗi mạch, tốc độ hoạt động và loại gắn.Một nơi tốt để bắt đầu tìm kiếm là với vòng trượt tiêu chuẩn của chúng tôiNếu bạn tin tưởng rằng một tùy chỉnh / sửa đổi giải pháp là rất có thể cần thiết hoặc cần hỗ trợ trong lựa chọn của bạn, liên hệ với chúng tôi để Bắt đầu.
5Cô có cung cấp nhẫn trượt tùy chỉnh không?
Vâng, nếu bạn tự tin rằng một giải pháp tùy chỉnh / sửa đổi có thể được yêu cầu hoặc cần hỗ trợ trong việc lựa chọn của bạn, hãy liên hệ với chúng tôi để Bắt đầu.Các kỹ sư của chúng tôi sẽ đưa ra giải pháp hoàn hảo cho nhu cầu của bạn..
