| Nguồn gốc | Trung Quốc |
| Hàng hiệu | CENO |
| Chứng nhận | CE,RoHS,ISO9001,UL |
| Số mô hình | ECN000-01S-Z |

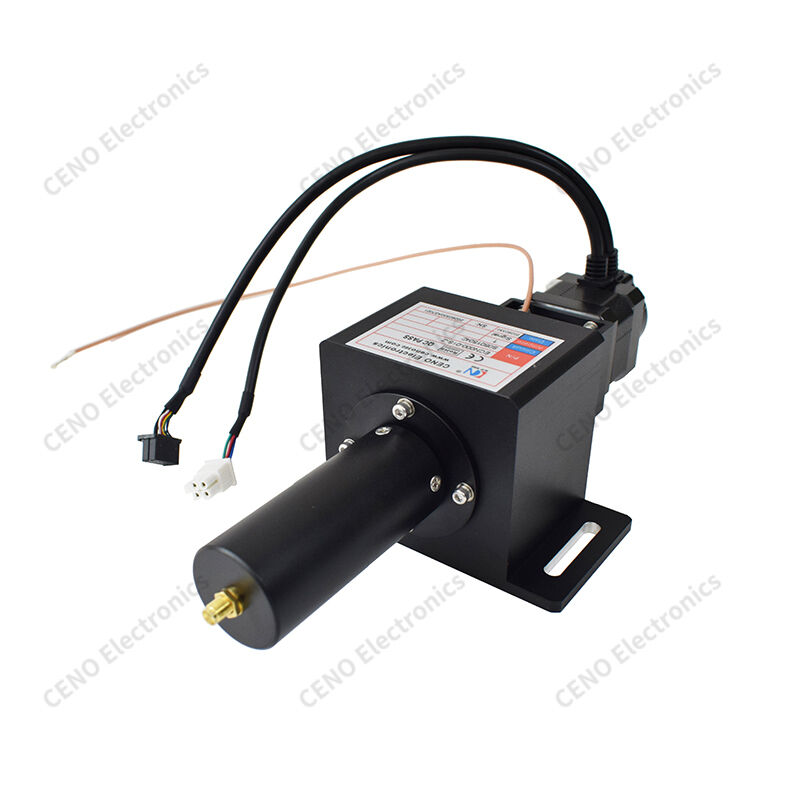

Nhẫn trượt lai với một kênh đồng trục RF
ECN000-01S-Z là vòng trượt hybrid tích hợp CENO kết hợp các mạch điều khiển dòng điện yếu đa kênh và một kênh đồng trục RF,cho phép quay liên tục 360 ° không giới hạn để truyền tín hiệu điều khiển điện áp thấp và tín hiệu RF tần số cao đồng thờiNó có một thành phần đệm lồi sóng để bù đắp rung động trục và bảo vệ các tập hợp liên lạc chính xác bên trong, kết hợp với một tấm gắn có thể điều chỉnh để lắp đặt linh hoạt.
Đặc điểm
Ứng dụng
Tùy chọn
Thông số kỹ thuật
|
ECN000-01S-Z |
Thông số kỹ thuật |
|
Xếp hạng bảo vệ |
IP51 |
|
Độ ẩm hoạt động |
Dưới 60% RH |
|
Nhiệt độ hoạt động |
-20°C ~ +60°C |
|
Điện áp hoạt động |
240 VAC |
|
Số mạch / Điện |
1 kênh × tín hiệu tần số cao |
|
Sức mạnh điện đệm |
≥ 500 V @ 50 Hz giữa các mạch |
|
Kháng cách nhiệt |
100 MΩ @ 100 VDC |
|
Giá trị biến động kháng tiếp xúc |
≤ 30 mΩ (ở 30 rps / 15 rps) |
|
Tốc độ hoạt động |
0 ¢ 2000 vòng/phút |
|
Chiều dài cáp |
Bên rotor: 300 mm; bên stator: 300 mm |
|
Vật liệu tiếp xúc |
Kim loại quý |
|
Vật liệu nhà ở |
hợp kim nhôm, bấm cát và anodized đen |
Sơ đồ phác thảo
Vòng trượt tích hợp là loạt không chuẩn CENO. POWER / SIGNAL + FIBER OPTIC ROTARY JOINT thiết kế theo ứng dụng đặc biệt, để tích hợp các mạch dòng, tín hiệu và khớp sợi quang.Lượng điện của nó có thể lên đến vài trăm ampere và tín hiệu của nó có thể bao gồm tất cả các loại tín hiệu dựa trên ứng dụng có liên quan. Các khớp sợi quang bao gồm sigell-mode và multimode với kênh khác nhau từ kênh tín hiệu đến hàng chục kênh.sau đó nó được sử dụng rộng rãi trong tùy chọn cần cẩu điện.
