| Nguồn gốc | Trung Quốc |
| Hàng hiệu | CENO |
| Chứng nhận | CE,RoHS,ISO9001,UL |
| Số mô hình | ECN000-01S-01F-B |

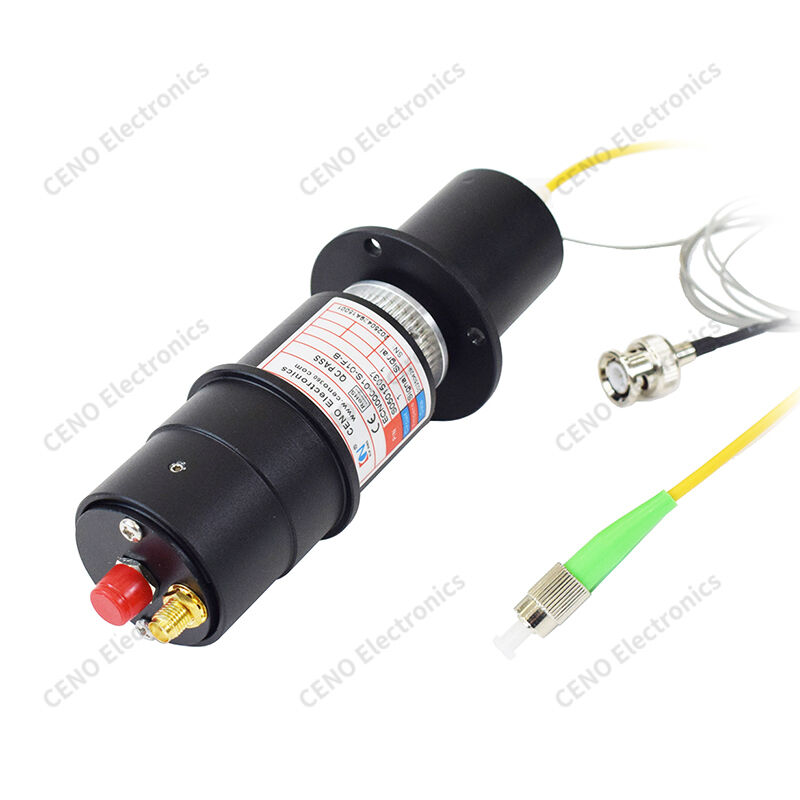

Vòng trượt lai quang điện với 1 sợi quang & 1 cáp đồng trục RF
ECN000-01S-01F-B là vòng trượt lai quang điện tích hợp CENO kết hợp 1 kênh sợi quang và 1 kênh đồng trục RF trong một thiết bị duy nhất, cho phép xoay liên tục 360° vô hạn trong khi truyền đồng thời dữ liệu quang học tốc độ cao và tín hiệu tần số vô tuyến. Nó sử dụng cấu trúc khớp nối quay chính xác với vỏ nhôm anodized màu đen được bảo vệ hoàn toàn, cách ly nhiễu điện từ một cách hiệu quả. Được trang bị đuôi lợn sợi ST tiêu chuẩn và dây tín hiệu đồng trục ở mặt bích cố định, đầu rôto quay có nắp bảo vệ, hỗ trợ quay tốc độ cao ổn định với độ suy giảm tín hiệu cực thấp, lý tưởng cho các thiết bị quay yêu cầu truyền tín hiệu quang và RF hỗn hợp mà không bị hư hỏng do xoắn cáp.
Đặc trưng
Ứng dụng
Không bắt buộc
Đặc điểm kỹ thuật
|
ECN000-01S-01F-B |
Đặc điểm kỹ thuật |
|
Xếp hạng bảo vệ |
IP51 |
|
Độ ẩm hoạt động |
Dưới 60% RH |
|
Nhiệt độ hoạt động |
-40°C ~ +80°C |
|
Đặc điểm kỹ thuật cáp |
Cáp đồng trục RG178 |
|
Điện áp hoạt động |
0~24 VAC/VDC |
|
Số lượng mạch/dòng điện |
1 kênh × tín hiệu đồng trục |
|
Độ bền điện môi |
≥500 VAC @ 50 Hz giữa các mạch |
|
Điện trở cách điện |
≥500 MΩ @ 500 VDC |
|
Giá trị dao động điện trở tiếp xúc |
30 mΩ (ở tốc độ 50 vòng/phút) |
|
Tốc độ vận hành |
0～6000 vòng/phút |
|
Chiều dài cáp |
Phía rôto: 60 mm; Phía stato: 1000 mm |
|
Tài liệu liên hệ |
Kim loại quý |
|
Vật liệu nhà ở |
Hợp kim nhôm |
Vẽ phác thảo
Vòng trượt tích hợp là dòng không chuẩn CENO. POWER/TÍN HIỆU + FIBER OPTIC ROTARY JOINT thiết kế theo ứng dụng đặc biệt, để tích hợp dòng điện, mạch tín hiệu và khớp nối cáp quang. Dòng điện của nó có thể lên tới vài trăm ampe và tín hiệu của nó có thể bao gồm tất cả các loại tín hiệu dựa trên ứng dụng liên quan. Khớp nối cáp quang bao gồm sigell-mode và multimode với các kênh đa dạng từ kênh tín hiệu đến hàng chục kênh. Loại vòng trượt tích hợp này có hiệu suất tốt và nhiều chức năng khác nhau, do đó nó được sử dụng rộng rãi trong cần cẩu điện tùy chọn.
