Khớp quay tần số vô tuyến
>
|
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | CENO |
| Chứng nhận | ISO9001,CE,RoHS,UL |
| Số mô hình | ECN000-08P-13S-03R-IP65 |

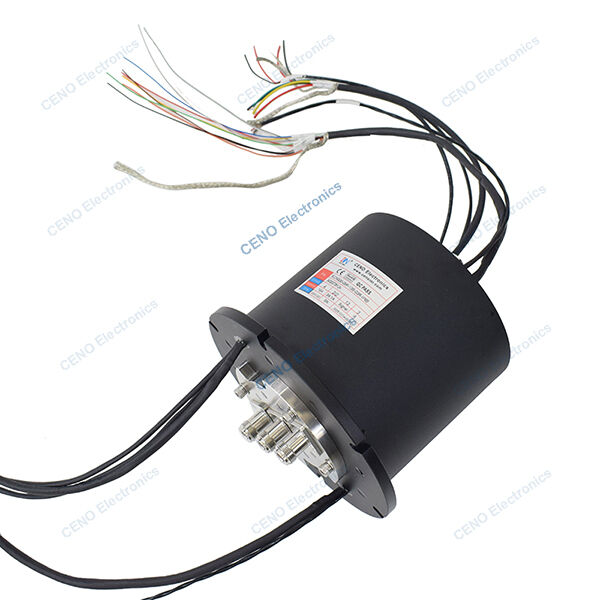

3 RF Rotary Joint nhiệt độ thấp tích hợp điện & tần số vô tuyến vòng trượt
ECN000-02P1-03S-02R-IP65 là CENO tích hợp vòng trượt RF kết hợp mạch tín hiệu điện và 2 kênh tần số vô tuyến bộ phận quay chung cho môi trường nhiệt độ thấp.Vòng trượt tích hợp CENO là giải pháp kết nối xoay đa chức năng tích hợp các mô-đun truyền khác nhau như vòng trượt điện, forjs, RF ghép quay và kênh khí nén / thủy lực, đặc biệt được thiết kế cho chuyển động quay đồng thời trong hệ thống phức tạp.
Thông số kỹ thuật
| ECN000-08P-13S-03R-IP65Thông số kỹ thuật | |||
| Dòng điện và mạch | 4 * 10A; 2 * 3A; 2 * 1A; 11 * 10 tín hiệu; 1 * 485 tín hiệu | ||
| Điện áp định số | 0 ~ 220 VAC/VDC | ||
| Sức mạnh dielectric | ≥ 500VAC@50Hz; ≥ 300VAC@50Hz | ||
| Chống cô lập | ≥ 500MΩ@500VDC; ≥ 100MΩ@300VDC | ||
| Sóng kháng tiếp xúc | ≤ 30mΩ | ||
| Nhiệt độ hoạt động | -40°C~+60°C; -45°C~+70°C | ||
| Độ ẩm làm việc | 60 % RH | ||
| Mức bảo vệ IP | IP65 | ||
| Tốc độ vận hành | 0~30 vòng/phút | ||
| Chiều kính bên ngoài | Ø150mm | ||
| Vật liệu | Kim loại quý / hợp kim nhôm | ||
| Cài đặt | Lắp đặt vòm | ||
| Khớp quay tần số vô tuyến | |||
| Các kênh | Kênh 1 | Kênh 2 | Kênh 3 |
| Connector type | N-F ((50Ω) | N-F ((50Ω) | N-F ((50Ω) |
| Phạm vi tần số | DC đến 2GHz | DC đến 800Hz | DC đến 800Hz |
| Công suất trung bình ((max) | 20W | 20W | 20W |
| WSR ((max) | 1.3 | 1.3 | 1.3 |
| WSRC (tối đa) | 0.1 | 0.1 | 0.1 |
| Mất tích nhập (max) | 0.4dB | 0.4dB | 0.4dB |
| Sự thay đổi chèn (max) | 0.15dB | 0.15dB | 0.15dB |
| Sự cô lập | 70dB | 70dB | 70dB |
Đặc điểm
Ứng dụng
Tùy chọn
Sơ đồ phác thảo
Tại sao với CENO
CENO là một công ty công nghệ trong lĩnh vực vòng trượt tham gia nghiên cứu và phát triển, sản xuất và bán hàng.Chúng tôi có thiết bị tiên tiến và các dụng cụ thử nghiệm chính xác cao để đảm bảo chất lượng sản phẩm và hiệu suất đáng tin cậyKhu vực cơ sở bao gồm 3000 mét vuông và nằm ở Thâm Quyến Trung Quốc.
Chứng nhận
ISO9001, CE, RoHS, UL, chống nổ
CENO lợi thế
Thành viên trong đội ngũ kỹ thuật có hơn 10 năm kinh nghiệm trong lĩnh vực vòng trượt. Các nhà điều hành làm việc trên quy trình quan trọng đều có trình độ đào tạo nội bộ.
Dịch vụ CENO cung cấp
Dịch vụ tư vấn 24 giờ 7 ngày.
Sản xuất hàng loạt và tùy chỉnh.
Giải pháp cung cấp cho hệ thống xoay 360 °.
Chào mừng bạn tham khảo ý kiến của chúng tôi với yêu cầu của bạn cho bất kỳ 360 ° hệ thống xoay. Chúng tôi sẽ cung cấp một dịch vụ dừng lại cho bạn kịp thời trả lời các câu hỏi của bạn.
Liên hệ với chúng tôi bất cứ lúc nào
