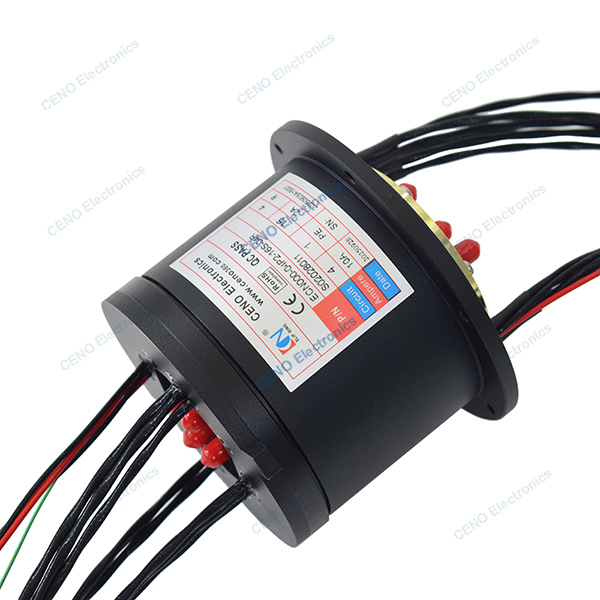

4 kênh RF Rotary Joint kết hợp Điện năng lượng Vòng trượt ở nhiệt độ thấp
ECN000-04P2-16S-04R là CENO tích hợp vòng trượt kết hợp mạch điện và 4 kênh tần số vô tuyến bộ ghép xoay cho thiết bị hoạt động ở nhiệt độ từ -40 °C ~ + 85 °C.Loại kết nối SMA và dải tần số 0-4GHzLý do cơ bản cho thiết kế vòng trượt tích hợp là để giải quyết vấn đề truyền liên tục và đáng tin cậy của các năng lượng và tín hiệu khác nhau giữa các bộ phận cố định và quay.Về cách CENO tích hợp vòng trượt có thể phù hợp với ứng dụng của bạn xin vui lòng liên hệ với chúng tôi.
Thông số kỹ thuật
| ECN000-04P2-16S-04RThông số kỹ thuật | ||
| Dòng điện và mạch | 4 mạch * 10A; 1 * PE; 16 mạch * 2A | |
| Điện áp định số | 0 ~ 220 VAC/VDC | |
| Sức mạnh dielectric | ≥1000VAC@50Hz; ≥300VAC@50Hz | |
| Chống cô lập | ≥ 500MΩ@500VDC; ≥ 100MΩ@300VDC | |
| Sóng kháng tiếp xúc | ≤ 15mΩ | |
| Nhiệt độ hoạt động | -40°C~+85°C | |
| Độ ẩm làm việc | 60 % RH | |
| Mức bảo vệ IP | IP54 | |
| Tốc độ vận hành | 0~30 vòng/phút | |
| Chiều kính bên ngoài | Ø90mm | |
| Vật liệu tiếp xúc | Kim loại quý | |
| Vật liệu nhà ở | Hợp kim nhôm | |
| Thời gian sử dụng | 3 triệu lượt | |
| Chiều dài dây chì | Theo yêu cầu | |
| Liên đoàn Rotary RF | ||
| Kênh | Kênh 1 | Kênh 2 - 4 |
| Connector type | SMA-f (50Ω) | SMA-f (50Ω) |
| Phạm vi tần số | 0 ~ 4 GHz | 0 ~ 4 GHz |
| SWR (tối đa) | 1.35 | 1.5 |
| Mất tích nhập (tối đa) | 0.6dB | 0.8dB |
| Sóng mất tích chèn (tối đa) | 0.15dB | 0.15dB |
| Sự cô lập | 60dB | 60dB |
Đặc điểm
Ứng dụng
Tùy chọn
Sơ đồ phác thảo
Tại sao với CENO
CENO là một công ty công nghệ trong lĩnh vực vòng trượt tham gia nghiên cứu và phát triển, sản xuất và bán hàng.Chúng tôi có thiết bị tiên tiến và các dụng cụ thử nghiệm chính xác cao để đảm bảo chất lượng sản phẩm và hiệu suất đáng tin cậyKhu vực cơ sở bao gồm 3000 mét vuông và nằm ở Thâm Quyến Trung Quốc.
Chứng nhận
ISO9001, CE, RoHS, UL, chống nổ
CENO lợi thế
Thành viên trong đội ngũ kỹ thuật có hơn 10 năm kinh nghiệm trong lĩnh vực vòng trượt. Các nhà điều hành làm việc trên quy trình quan trọng đều có trình độ đào tạo nội bộ.
Dịch vụ CENO cung cấp
Dịch vụ tư vấn 24 giờ 7 ngày.
Sản xuất hàng loạt và tùy chỉnh.
Giải pháp cung cấp cho hệ thống xoay 360 °.
Chào mừng bạn tham khảo ý kiến của chúng tôi với yêu cầu của bạn cho bất kỳ 360 ° hệ thống xoay. Chúng tôi sẽ cung cấp một dịch vụ dừng lại cho bạn kịp thời trả lời các câu hỏi của bạn.
