| Nguồn gốc | Trung Quốc |
| Hàng hiệu | CENO |
| Chứng nhận | CE,RoHS,ISO9001,UL |
| Số mô hình | ECN000-05P1-04S-01EG-01F |

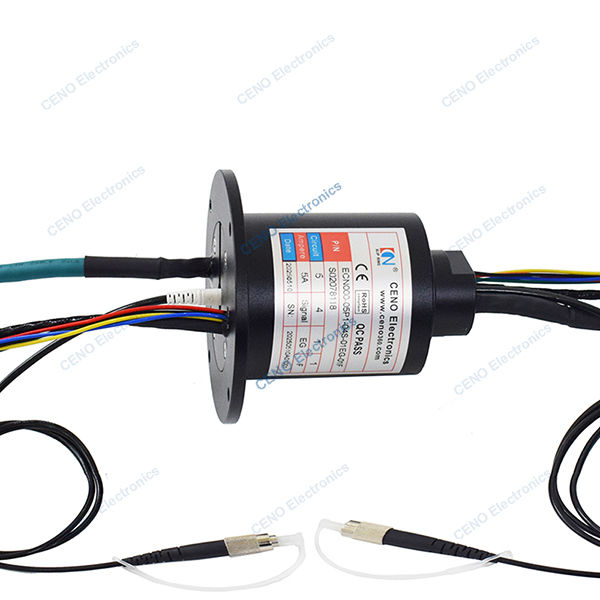

Vòng bi trượt khớp nối quay sợi quang và tín hiệu Ethernet tích hợp nhiệt độ thấp
ECN000-05P1-04S-01EG-01F là vòng bi trượt khớp nối quay sợi quang và tín hiệu điện tích hợp của CENO, được trang bị trong máy móc hoạt động ở nhiệt độ thấp -40°C~+50°C. Vòng bi trượt là một thiết bị điện cơ cho phép truyền tải điện và tín hiệu điện từ một cấu trúc cố định sang một cấu trúc quay. Vòng bi trượt khớp nối quay sợi quang tích hợp của CENO được phát triển cho môi trường khắc nghiệt và các yêu cầu khắt khe, và hoạt động trong các ứng dụng hàng không vũ trụ và quốc phòng.
Đặc trưng
Ứng dụng
Tùy chọn
Thông số kỹ thuật
ECN000-05P1-04S-01EG-01F | Thông số kỹ thuật |
| Dòng điện & Mạch | 5 mạch * 5A; 4 mạch * tín hiệu; 1 * Tín hiệu Ethernet; 1 * Sợi quang |
| Điện áp định mức | 0 ~ 220 VAC/VDC |
| Điện áp chịu đựng | ≥1000VAC@50Hz; ≥300VAC@50Hz |
| Điện trở cách điện | ≥500MΩ@500VDC; ≥100MΩ@300VDC |
| Độ gợn điện trở tiếp xúc | ≤ 10mΩ |
| Nhiệt độ làm việc | -40°C~+50°C |
| Độ ẩm làm việc | 60 %RH |
| Cấp bảo vệ IP | IP51 |
| Tốc độ hoạt động | 0~300rpm |
| Đường kính ngoài | Ø56mm |
| Vật liệu tiếp xúc | Kim loại quý |
| Vật liệu vỏ | Hợp kim nhôm |
| Chiều dài dây dẫn | Rotor: 1000mm; Stator: 1000mm |
| Cách lắp đặt | Lắp đặt mặt bích |
| Sợi quang | |
| Bước sóng | 1310/1550 |
| Tổn hao chèn | ＜2dB |
| Tổn hao phản hồi | ＜30dB |
| Độ lệch tổn hao chèn | ＜±0.5dB |
| Đầu nối | FC |
| Chiều dài cáp | Stator: 700±10mm; Rotor: 1100±15mm |
Bản vẽ phác thảo
Vòng bi trượt tích hợp là dòng sản phẩm phi tiêu chuẩn của CENO. Thiết kế KHỚP NỐI QUAY NGUỒN/TÍN HIỆU + SỢI QUANG theo ứng dụng đặc biệt, để tích hợp các mạch hiện tại, tín hiệu và khớp nối sợi quang. Dòng điện của nó có thể lên đến hàng trăm ampe và tín hiệu của nó có thể bao gồm tất cả các loại tín hiệu dựa trên ứng dụng liên quan. Khớp nối sợi quang bao gồm chế độ đơn và đa chế độ với nhiều kênh khác nhau từ kênh tín hiệu đến hàng chục kênh. Loại vòng bi trượt tích hợp này có hiệu suất tốt và nhiều chức năng khác nhau, sau đó nó được sử dụng rộng rãi trong cần cẩu điện tùy chọn.
