Sợi quang quay
>
|
|
| Place of Origin | China |
| Hàng hiệu | CENO |
| Chứng nhận | CE,RoHS,ISO9001,UL |
| Model Number | ECN000-01S-01F-B |

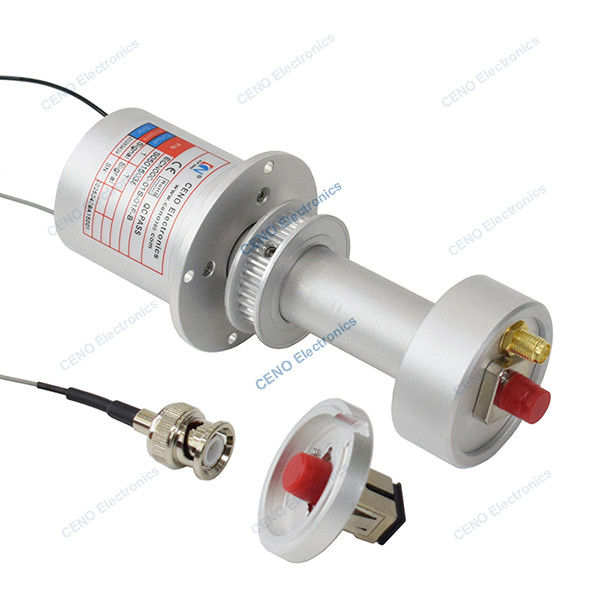

Tích hợp tín hiệu đồng trục và FORJs vòng trượt với sợi quang quay chung
ECN000-01S-01F-B là CENO tích hợp tín hiệu + sợi quang vòng trượt liên kết xoay với tốc độ cao 6000rpm.dữ liệu với forjs dựa trên yêu cầu và ứng dụng đặc biệt của khách hàng. Sợi quang chung vòng bao gồm hai loại chế độ, đơn và đa chế độ, các kênh có thể được tùy chỉnh và lên đến hàng chục kênh.CENO tích hợp cho vòng trượt hoạt động ổn định và thường được trang bị trên các hệ thống pods optoelectronic khác nhau.
Đặc điểm
Ứng dụng
Tùy chọn
Thông số kỹ thuật
|
ECN000-01S-01F-B |
Thông số kỹ thuật |
| Dòng điện và mạch | 1 * tín hiệu đồng trục |
| Điện áp định số | 0 ~ 240 VAC/VDC |
| Sức mạnh dielectric | ≥ 500VAC@50Hz |
| Chống cô lập | ≥ 100MΩ@100VDC |
| Kháng tiếp xúc | ¥70mΩ ((50rpm) |
| Nhiệt độ hoạt động | -20°C~+60°C |
| Độ ẩm làm việc | 60 % RH |
| Mức bảo vệ IP | IP51 |
| Chiều kính bên ngoài | Ø20mm |
| Tốc độ vận hành | 0~6000 vòng/phút |
| Vật liệu tiếp xúc | Kim loại quý |
| Vật liệu nhà ở | Đồng hợp kim nhôm |
| Chiều dài dây chì |
Theo yêu cầu |
| Sợi quang | |
| Kênh | 1 * sợi quang |
| Loại sợi | Sợi quang đơn chế độ HI1060 |
| Độ dài sóng | 1310nm |
| Thêm mất mát | ≤ 2,0dB |
| Chèn sóng mất mát | ≤ 0,7dB |
| Mất phản hồi | ≤ 23dB |
| Tốc độ hoạt động rpm | 0~2000 |
| Chiều dài đuôi lợn & đóng gói | 0.9mm áo khoác màu trắng; chiều dài dây 200mm |
| Loại kết nối | Bộ kết nối FC/APC |
Sơ đồ phác thảo
Vòng trượt tích hợp là loạt không chuẩn CENO. POWER / SIGNAL + FIBER OPTIC ROTARY JOINT thiết kế theo ứng dụng đặc biệt, để tích hợp các mạch dòng, tín hiệu và khớp sợi quang.Lượng điện của nó có thể lên đến vài trăm ampere và tín hiệu của nó có thể bao gồm tất cả các loại tín hiệu dựa trên ứng dụng có liên quan. Các khớp sợi quang bao gồm sigell-mode và multimode với kênh khác nhau từ kênh tín hiệu đến hàng chục kênh.sau đó nó được sử dụng rộng rãi trong tùy chọn cần cẩu điện.
