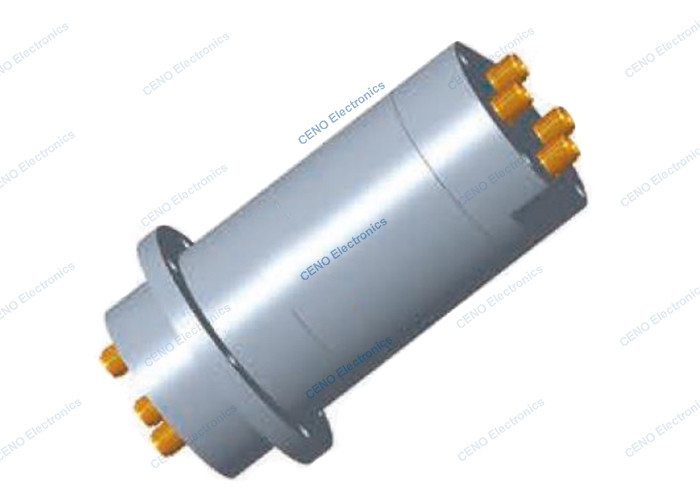

Vòng trượt ăng-ten với 4 kênh SMA-F Radio Frequency Rotary Joints
  • Vòng trượt ăng-ten với 4 kênh SMA-F Radio Frequency Rotary Joints
  • Vòng trượt ăng-ten với 4 kênh SMA-F Radio Frequency Rotary Joints

Vòng trượt ăng-ten với 4 kênh SMA-F Radio Frequency Rotary Joints

Nguồn gốc Trung Quốc
Hàng hiệu CENO
Chứng nhận ISO9001,CE,RoHS,UL
Số mô hình RCN0404A
Chi tiết sản phẩm
Kênh truyền hình:
4 kênh*RF;
giao diện:
SMA-F(50Ω)
Phạm vi tần số:
DC-4GHz
Phong cách:
Tôi
Công suất trung bình:
50W; 10W; 10W; 10W
VSWR, tối đa:
1,3; 1,5; 1,5; 1,5
VSWR WOW, tối đa:
0,1; 0,1; 0,1; 0,1
Mất chèn, tối đa:
1,3dB; 1dB; 1dB; 1dB
Mất khả năng chèn, wow, max.:
0.1dB; 0.1dB; 0.1dB; 0.1dB
Độ cách nhiệt, phút:
55dB; 55dB; 55dB; 55dB
Phạm vi ổn định, tối đa:
1 độ; 4 độ; 4 độ; 4 độ
tốc độ làm việc:
0~30 vòng/phút
Thời gian sử dụng, phút:
5x106 Chuyển động
Mô-men xoắn, tối đa:
0.8Nm@nhiệt độ bình thường
Vật liệu:
Đồng hợp kim nhôm
Điều trị bề mặt:
Sự oxy hóa dẫn điện
Trọng lượng ròng:
700g
lớp IP:
IP60
Nhiệt độ làm việc Nhiệt độ bảo quản:
-40℃~+70℃ -50℃~+70℃
độ ẩm làm việc:
95%
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu
1pcs
Giá bán
Negotiable
chi tiết đóng gói
hộp
Thời gian giao hàng
1 tuần
Điều khoản thanh toán
T/T, Paypal,, Công Đoàn Phương Tây
Khả năng cung cấp
500 chiếc mỗi tháng
Mô tả sản phẩm

Vòng trượt ăng-ten với 4 kênh SMA-F Radio Frequency Rotary Joints



RCN0404A là sản phẩm mới của CENO 4-channel RF Rotary Joints thuộc các sản phẩm hệ thống RCN.RF ghép quay có thể được tích hợp hiện tại và tín hiệuTần số của các khớp dao động từ DC đến 50GHz, và số lượng kênh dao động từ một đến năm.đáp ứng các yêu cầu tương thích điện từ EMC, và được sử dụng rộng rãi trong các hệ thống ăng-ten radar khác nhau.





Đặc điểm

  • Các kênh có thể lên 5RF
  • Có thể được tích hợp tín hiệu / ngày cho các chức năng khác nhau
  • Phạm vi tần số DC-50GHz & kênh 1-5 là tùy chọn



Ứng dụng

  • Ứng kính radar
  • Điều khiển giao thông hàng không
  • Hệ thống chiến tranh điện tử
  • Phòng vệ không gian
  • Ống quang điện



Tùy chọn

  • Số kênh
  • Phạm vi tần số
  • Loại giao diện
  • Nhiệt độ hoạt động
  • Tốc độ làm việc







Thông số kỹ thuật

RCN0404A

Thông số kỹ thuật
Kênh CH1 CH2 CH3 CH4
Giao diện SMA-F ((50Ω) SMA-F ((50Ω) SMA-F ((50Ω) SMA-F ((50Ω)
Phạm vi tần số DC-4GHz DC-4GHz DC-4GHz DC-4GHz
Phong cách Tôi... Tôi... Tôi... Tôi...
Sức mạnh trung bình 50W 10W 10W 10W
VSWR, tối đa 1.3 1.5 1.5 1.5
VSWR WOW, tối đa 0.1 0.1 0.1 0.1
Mất tích nhập, tối đa 1.3dB 1dB 1dB 1dB
Mất khả năng chèn, wow, max. 0.1dB 0.1dB 0.1dB 0.1dB
Độ cách nhiệt, phút 55dB 55dB 55dB 55dB
Phân ổn định, tối đa 1 độ 4 độ 4 độ 4 độ
Tốc độ làm việc 0~30 vòng/phút
Thời gian sử dụng, phút 5x106Chuyển đổi
Động lực, tối đa. 0.8Nm@nhiệt độ bình thường
Vật liệu Đồng hợp kim nhôm
Điều trị bề mặt Chất oxy hóa dẫn điện
Trọng lượng ròng 700g
IP IP60

Nhiệt độ hoạt động

Nhiệt độ lưu trữ

-40°C~+70°C

-50°C~+70°C

Độ ẩm làm việc 95%








Sơ đồ phác thảo

Vòng trượt ăng-ten với 4 kênh SMA-F Radio Frequency Rotary Joints 0
