Kích thước lỗ 110mm thông qua lỗ khoan với 6 mạch 10Amp hiện tại

Các vòng trượt qua lỗ khoan được thiết kế đặc biệt để lắp đặt trục quay thủy lực hoặc khí nén, các cấu hình khác nhau của mạch và Amps đáp ứng nhu cầu của bạn. Đa liên lạc tiên tiến đảm bảo hoạt động đáng tin cậy với ma sát thấp.

Các ứng dụng

• Thiết bị quân sự
• Thiết bị tự động hóa công nghiệp
• Thiết bị pin lithium

Tính năng, đặc điểm

• Lỗ trung tâm dễ lắp đặt, cũng như tích hợp thủy lực, khí nén, cáp quang, khớp xoay RF
• Ma sát thấp, tuổi thọ cao, mô-men xoắn thấp, xoay trơn
• Truyền dữ liệu và tín hiệu tương tự, tương thích với giao thức bus dữ liệu

Không bắt buộc

• Thông qua kích thước lỗ
• Số mạch
• Cách cài đặt
• Cấp bảo vệ IP

Tham số

Đặc điểm kỹ thuật ECN110-06P2		Hình ảnh
Hiện hành	6 * 10A
Đánh giá điện áp	380VAC
Tiếng ồn điện	≤70mΩ (50rpm)
Độ bền điện môi	≥1000V @ 50Hz
Vật liệu chống điện	500MΩ @ 500VDC
Thông qua kích thước lỗ khoan	Ø110mm
Nhiệt độ làm việc	-20oC ~ + 60oC
Lớp bảo vệ	IP54
Tốc độ làm việc	0 ~ 300rpm
Tài liệu liên hệ	Kim loại quý

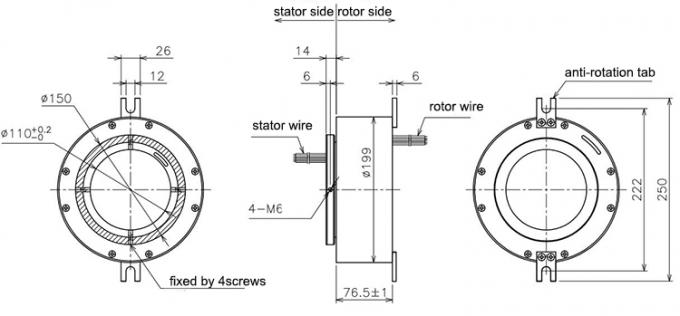

Bản vẽ phác thảo

Giảm chi phí
Nâng cao hiệu quả sản xuất. Bạn đã hỏi, chúng tôi đã giao. Công ty Điện tửEN cung cấp các giải pháp xoay 360 ° hiệu suất cao,
tinh chế qua nhiều năm giúp khách hàng với hàng ngàn thiết kế hệ thống trong hàng trăm ngành công nghiệp.

Làm thế nào để bạn xác định cái nào là tốt nhất cho bạn?
Bước một: Tham khảo biểu đồ tham số sản phẩm vòng trượt của chúng tôi, một ma trận hiển thị hiệu suất chính cho các sản phẩm của CENO.
Hãy nhớ rằng nếu bạn không thấy thiết bị cần thiết cho dự án của mình, chúng tôi có thể làm việc cùng nhau trên một thiết bị phái sinh hoặc một thiết bị tùy chỉnh đầy đủ để phù hợp với nhu cầu của bạn.
Bước hai: Điền vào biểu mẫu tùy chỉnh với thông tin đặc điểm kỹ thuật cần thiết, vì vậy chúng tôi sẽ có thể cung cấp giải pháp đánh giá, trích dẫn hoặc thêm thông tin về cách chúng tôi có thể làm cho vòng trượt yêu cầu dễ dàng hơn.

Q: Bạn có cung cấp thiết kế lai với kênh điện và kết hợp kênh chất lỏng hoặc không khí?
Có, liên kết quay không khí / chất lỏng CENO và vòng trượt điện có thể được tích hợp với nhau thành một giải pháp hoàn chỉnh. Giải pháp có thể cho chất lỏng, năng lượng, tín hiệu và truyền dữ liệu. Chúng tôi cung cấp cả lắp ráp tiêu chuẩn và giải pháp tùy chỉnh để đáp ứng yêu cầu chính xác của bạn. Chào mừng bạn đến tham khảo ý kiến ​​của chúng tôi với nhu cầu của bạn.

Q: Làm thế nào để chúng ta gắn vòng trượt trục rỗng trên máy móc của chúng tôi?

Cách lắp trục rỗng
1) Đặt vòng trượt ở vị trí mong muốn và siết chặt đều cả hai ốc vít vào trục trên mỗi đầu của liên kết. Mô-men xoắn đến 25 lb-in.
2) Định tuyến dây và thực hiện các kết nối cần thiết. Không cho phép hệ thống dây điện hạn chế xoay vòng tự do.
3) Đặt vít hoặc chốt (không được cung cấp) trong tab chống xoay.

Cách lắp mặt bích
1) Căn chỉnh các lỗ lắp trong mặt bích với đế gắn và lắp đặt vòng đệm phẳng và vít tạo ren (KHÔNG CUNG CẤP) cho nhựa. Siết chặt vít an toàn.
2) Định tuyến dây và thực hiện các kết nối cần thiết. Không cho phép hệ thống dây điện hạn chế xoay vòng tự do.
3) Đặt vít hoặc chốt (không được cung cấp) trong tab chống xoay.

Lợi thế của CENO

Thành viên trong nhóm kỹ sư có hơn 10 năm kinh nghiệm trong lĩnh vực vòng trượt. Người làm việc theo quy trình quan trọng đều được đào tạo nội bộ.

Tại sao chọn CENO

CENO là một công ty công nghệ trong lĩnh vực vòng trượt tham gia nghiên cứu và phát triển, sản xuất và bán hàng. Chúng tôi có thiết bị tiên tiến và dụng cụ kiểm tra độ chính xác cao để đảm bảo chất lượng sản phẩm và hiệu suất đáng tin cậy. Diện tích rộng 3000 mét vuông và đặt tại Trung Quốc.

Tôn vinh

ISO 9001, CE, RoHS, UL, Chống cháy nổ

Dịch vụ CENO cung cấp

Giải pháp cho hệ thống xoay 360 °.

Sản xuất hàng loạt và tùy chỉnh.

24 giờ, dịch vụ tư vấn 7 ngày.

Tham khảo ý kiến ​​của chúng tôi với các yêu cầu của bạn cho bất kỳ hệ thống xoay 360 ° nào. Chúng tôi sẽ cung cấp dịch vụ một cửa để bạn đáp ứng kịp thời các yêu cầu của bạn.
