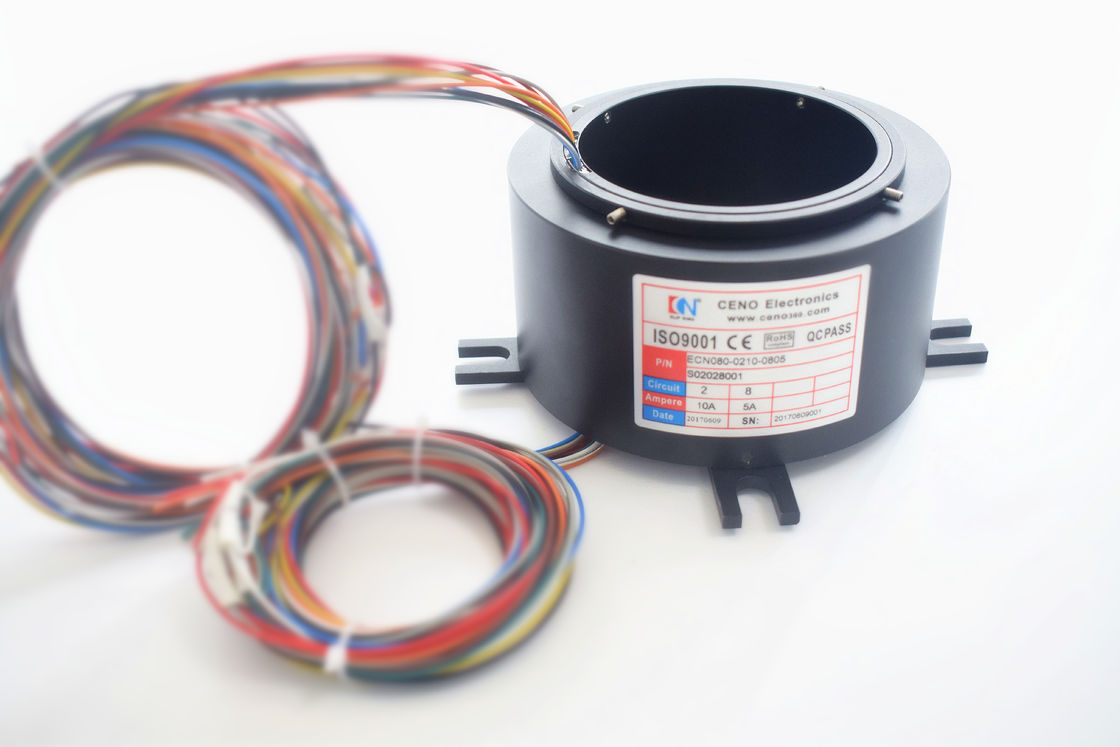

Sức đề kháng nhỏ thông qua lỗ trượt 380VAC Hiệu suất truyền tuyệt vời

Hiệu suất truyền tuyệt vời của vòng trượt điện với tuổi thọ cao Điện trở nhỏ

Dòng ECN thông qua vòng trượt có lỗ khoan là một cụm xoay được sử dụng để chuyển nguồn, mạch điều khiển hoặc dữ liệu (tương tự / kỹ thuật số) từ đầu vào tĩnh sang đầu ra quay.đó là với các tiếp điểm bàn chải sợi có độ mài mòn thấp, không cần bôi trơn.Các mô hình tiêu chuẩn có sẵn từ 4 đến 22 mạch.

Đặc trưng

• Lỗ trung tâm dễ dàng lắp đặt, cũng như tích hợp khớp quay thủy lực, khí nén, sợi quang, RF
• Ma sát thấp, tuổi thọ cao, mô-men xoắn thấp, quay trơn tru
• Truyền dữ liệu và tín hiệu tương tự, tương thích với giao thức bus dữ liệu

Các ứng dụng

• Ăng ten radar, mô phỏng chuyển động
• Kỹ thuật xây dựng
• Robot, thiết bị đóng gói

Không bắt buộc

• Thông qua kích thước lỗ
• Số mạch
• Cách cài đặt
• Cấp bảo vệ IP


Tham số


ECN080-0215-0805Sự chỉ rõ		Hình ảnh
Hiện hành	2 * 15A, 8 * 5A
Đánh giá điện áp	380VAC
Tiếng ồn điện	≤70mΩ (50 vòng / phút)
Độ bền điện môi	≥500V @ 50Hz
Vật liệu chống điện	500MΩ @ 500VDC
Thông qua kích thước lỗ khoan	Ø80mm
Nhiệt độ làm việc	-40 ℃ ~ + 80 ℃
Lớp bảo vệ	IP54
Tốc độ làm việc	0 ~ 60 vòng / phút
Vật liệu liên hệ	Kim loại quý

Bản vẽ phác thảo


Q: Bạn có cung cấp thiết kế kết hợp với kênh điện và kết hợp kênh chất lỏng hoặc không khí không?
Có, liên hiệp quay không khí / chất lỏng CENO và vòng trượt điện có thể được tích hợp với nhau thành một giải pháp hoàn chỉnh. Giải pháp có thể truyền chất lỏng, nguồn, tín hiệu và dữ liệu.Chúng tôi cung cấp cả các cụm tiêu chuẩn và các giải pháp tùy chỉnh để đáp ứng các yêu cầu chính xác của bạn.Chào mừng bạn đến tham khảo ý kiến ​​của chúng tôi với nhu cầu của bạn.

Q: Làm thế nào để chúng tôi gắn vòng trượt trục rỗng trên máy móc của chúng tôi?

Cách lắp trục rỗng
1)Định vị vòng trượt ở vị trí mong muốn và vặn chặt cả hai vít định vị vào trục trên mỗi đầu của bộ phận.Mô-men xoắn đến 25 lb-in.
2)Định tuyến hệ thống dây điện và thực hiện các kết nối cần thiết.Không để hệ thống dây hạn chế vòng quay tự do của vòng trượt.
3)Định vị vít hoặc chốt (không được cung cấp) trong mấu chống xoay.

Cách lắp mặt bích
1)Căn chỉnh các lỗ lắp trên mặt bích với đế lắp và lắp vòng đệm phẳng và vít định hình (KHÔNG ĐƯỢC CUNG CẤP) cho nhựa.Vặn chặt các vít một cách an toàn.
2)Định tuyến hệ thống dây điện và thực hiện các kết nối cần thiết.Không để hệ thống dây hạn chế vòng quay tự do của vòng trượt.
3)Định vị vít hoặc chốt (không được cung cấp) trong mấu chống xoay.

Lợi thế CENO

Thành viên trong đội ngũ kỹ sư có hơn 10 năm kinh nghiệm trong lĩnh vực vòng trượt. Các nhân viên vận hành quy trình quan trọng đều được đào tạo nội bộ đạt tiêu chuẩn.

Tại sao chọn CENO

CENO là một công ty công nghệ trong lĩnh vực vòng trượt tham gia nghiên cứu và phát triển, sản xuất và bán hàng.Chúng tôi có thiết bị tiên tiến và dụng cụ kiểm tra độ chính xác cao để đảm bảo sản phẩm chất lượng và hiệu suất đáng tin cậy. Diện tích cơ sở bao gồm 3000 mét vuông và đặt tại Trung Quốc.

Tôn kính

ISO9001, CE, RoHS, UL, Chống cháy nổ

Dịch vụ CENO cung cấp

Cung cấp giải pháp cho hệ thống xoay 360 °.

Sản xuất hàng loạt và tùy chỉnh.

Dịch vụ tư vấn 24 giờ, 7 ngày.

Hãy tham khảo ý kiến ​​của chúng tôi về các yêu cầu của bạn đối với bất kỳ hệ thống xoay 360 ° nào.
