Sợi quang quay
>
|
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | CENO |
| Chứng nhận | CE,RoHS,ISO9001,UL |
| Số mô hình | ECN000-02P-04S-01EM-02F |

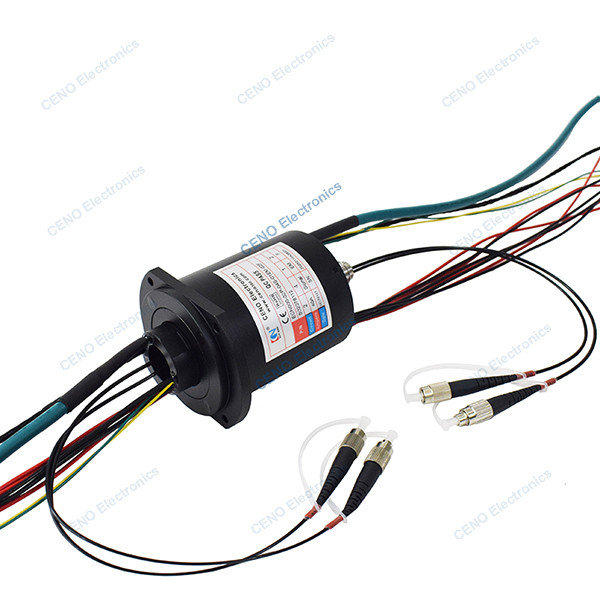

Nhiệt độ thấp tích hợp FORJs vòng trượt với Ethernet & sợi quang quay chung
ECN000-02P-04S-01EM-02F là vòng trượt tích hợp nhiệt độ thấp mới của CENO kết hợp hai kênh nối quay sợi quang, tín hiệu Ethernet và điện,Nó có thể hoạt động ổn định trong môi trường từ -40°C đến +80°CCác loại tích hợp FORJs vòng trượt kết hợp cột quay sợi quang kết hợp chuyển đổi sợi quang và công nghệ vòng trượt truyền thống,bao gồm sự kết hợp truyền tín hiệu quang học và truyền điện, và tham số có thể tùy chọn như yêu cầu của khách hàng.
Đặc điểm
Ứng dụng
Tùy chọn
Thông số kỹ thuật
|
ECN000-02P-04S-01EM-02F |
Thông số kỹ thuật |
| Dòng điện và mạch | 2 mạch * 40A; 2 mạch * 4A; 1 * RS422 tín hiệu; 1 * 100M tín hiệu Ethernet |
| Điện áp định số | 0 ~ 28 VAC/VDC |
| Sức mạnh dielectric | ≥ 500VAC@50Hz; ≥ 300VAC@50Hz |
| Chống cô lập | ≥ 500MΩ@500VDC; ≥ 100MΩ@300VDC |
| Kháng tiếp xúc | ≤ 30mΩ (50rpm) |
| Vật liệu tiếp xúc | Kim loại quý / vàng sang vàng |
| Vật liệu nhà ở | Đồng hợp kim nhôm |
| Nhiệt độ hoạt động | -40°C~+80°C |
| Độ ẩm làm việc | 60 % RH |
| Mức bảo vệ IP | IP54 |
| Tốc độ vận hành | 0 ~ 200 vòng/phút |
| Kích thước dây chì | Theo yêu cầu |
| Chiều dài dây chì | Theo yêu cầu |
| Cài đặt | Cài đặt vít |
| Khớp quay bằng sợi quang | |
| Chế độ | MM |
| Các kênh | 2 |
| Thêm mất mát | ≤ 2,5dB |
| Chèn sóng mất mát | < 2,0dB |
| Lợi nhuận mất mát | ≥ 40dB |
| Chiều dài cáp | 250mm |
| Loại kết nối | FC |
Sơ đồ phác thảo
Vòng trượt tích hợp là loạt không chuẩn CENO. POWER / SIGNAL + FIBER OPTIC ROTARY JOINT thiết kế theo ứng dụng đặc biệt, để tích hợp các mạch dòng, tín hiệu và khớp sợi quang.Lượng điện của nó có thể lên đến vài trăm ampere và tín hiệu của nó có thể bao gồm tất cả các loại tín hiệu dựa trên ứng dụng có liên quan. Các khớp sợi quang bao gồm sigell-mode và multimode với kênh khác nhau từ kênh tín hiệu đến hàng chục kênh.sau đó nó được sử dụng rộng rãi trong tùy chọn cần cẩu điện.
