Công nghiệp đóng gói Kết nối xoay điện qua lỗ Kích thước 38,1mm

Thông qua kích thước lỗ 38.1mm Vòng trượt trục rỗng cho ngành công nghiệp bao bì

Trong thời đại tự động hóa, ngày càng có nhiều ngành công nghiệp đóng gói sử dụng thiết bị đóng gói để giảm chi phí cho con người.
Thành phần quan trọng nhất trong thiết bị này, vòng trượt, giải quyết vấn đề về một bên cần xoay 360 độ trong khi truyền tín hiệu lệnh và nguồn cung cấp năng lượng của thiết bị đóng gói và sau đó một bên khác nên kết nối phía stator.

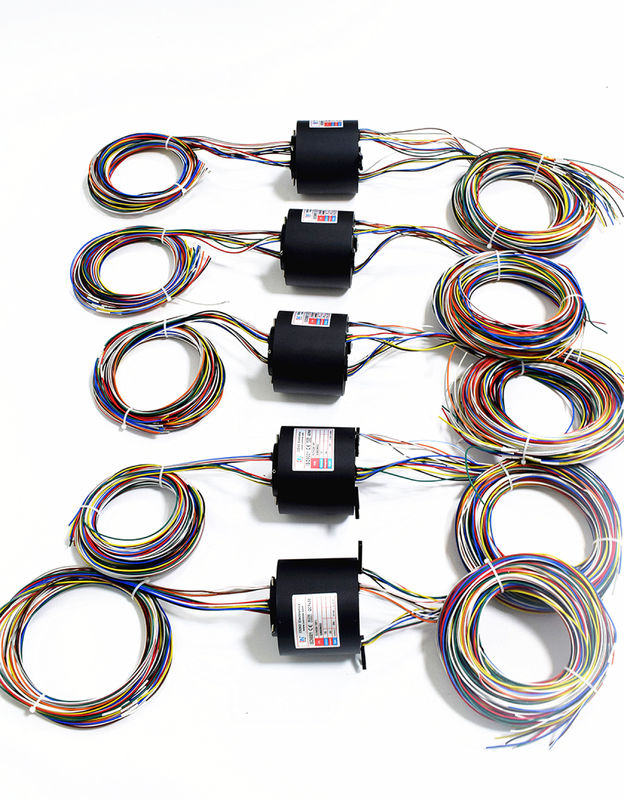

Trong hình là một loại thiết bị đóng gói vòng trượt tùy chỉnh, ECN038-18 P1. Tốc độ quay nào ở 0-300
RPM khi nhiệt độ làm việc ở - + 60oC ~ 20oC. Vòng trượt có 18 ống với 5 A, cường độ điện môi nằm giữa hai đường 1000 @ 50 hz, hoặc điện trở cách điện trong 500 m Ω @ 500 VDC. 38,1mm và chiều dài dây vòng trượt 300mm được tùy chỉnh theo thiết bị đóng gói.

Tính năng, đặc điểm
◆ Hỗ trợ truyền tín hiệu và năng lượng
◆ Tích hợp các tín hiệu khác nhau
◆ Ma sát thấp
◆ Độ tin cậy cao, tuổi thọ cao, dễ cài đặt

Các ứng dụng
◆ Thiết bị tự động hóa
◆ Mô phỏng chuyển động công nghiệp
◆ Thiết bị đóng gói

Không bắt buộc
◆ Số mạch
◆ Đánh giá hiện tại
◆ Cấp bảo vệ IP
◆ Loại tín hiệu

Tham số

Đặc điểm kỹ thuật ECN038-18P1		Hình ảnh
Hiện hành	18 * 5A
Thông qua kích thước lỗ khoan	Ø38,1mm
Lớp bảo vệ	IP54
Tốc độ làm việc	0 ~ 300rpm
Tài liệu liên hệ	Kim loại quý
Đánh giá điện áp	380VAC
Vật liệu chống điện	500MΩ @ 500VDC
Độ bền điện môi	≥1000V @ 50Hz

Bản vẽ phác thảo

Q: Bạn có cung cấp thiết kế lai với kênh điện và kết hợp kênh chất lỏng hoặc không khí?
Có, liên kết quay không khí / chất lỏng CENO và vòng trượt điện có thể được tích hợp với nhau thành một giải pháp hoàn chỉnh. Giải pháp có thể cho chất lỏng, năng lượng, tín hiệu và truyền dữ liệu. Chúng tôi cung cấp cả lắp ráp tiêu chuẩn và giải pháp tùy chỉnh để đáp ứng yêu cầu chính xác của bạn. Chào mừng bạn đến tham khảo ý kiến ​​của chúng tôi với nhu cầu của bạn.

Q: Làm thế nào để chúng ta gắn vòng trượt trục rỗng trên máy móc của chúng tôi?

Cách lắp trục rỗng
1) Đặt vòng trượt ở vị trí mong muốn và siết chặt đều cả hai ốc vít vào trục trên mỗi đầu của liên kết. Mô-men xoắn đến 25 lb-in.
2) Định tuyến dây và thực hiện các kết nối cần thiết. Không cho phép hệ thống dây điện hạn chế xoay vòng tự do.
3) Đặt vít hoặc chốt (không được cung cấp) trong tab chống xoay.

Cách lắp mặt bích
1) Căn chỉnh các lỗ lắp trong mặt bích với đế gắn và lắp đặt vòng đệm phẳng và vít tạo ren (KHÔNG CUNG CẤP) cho nhựa. Siết chặt vít an toàn.
2) Định tuyến dây và thực hiện các kết nối cần thiết. Không cho phép hệ thống dây điện hạn chế xoay vòng tự do.
3) Đặt vít hoặc chốt (không được cung cấp) trong tab chống xoay.

Lợi thế của CENO

Thành viên trong nhóm kỹ sư có hơn 10 năm kinh nghiệm trong lĩnh vực vòng trượt. Người làm việc theo quy trình quan trọng đều được đào tạo nội bộ.

Tại sao chọn CENO

CENO là một công ty công nghệ trong lĩnh vực vòng trượt tham gia nghiên cứu và phát triển, sản xuất và bán hàng. Chúng tôi có thiết bị tiên tiến và dụng cụ kiểm tra độ chính xác cao để đảm bảo chất lượng sản phẩm và hiệu suất đáng tin cậy. Diện tích rộng 3000 mét vuông và đặt tại Trung Quốc.

Tôn vinh

ISO 9001, CE, RoHS, UL, Chống cháy nổ

Dịch vụ CENO cung cấp

Giải pháp cho hệ thống xoay 360 °.

Sản xuất hàng loạt và tùy chỉnh.

24 giờ, dịch vụ tư vấn 7 ngày.

Tham khảo ý kiến ​​của chúng tôi với các yêu cầu của bạn cho bất kỳ hệ thống xoay 360 ° nào. Chúng tôi sẽ cung cấp dịch vụ một cửa để bạn đáp ứng kịp thời các yêu cầu của bạn.
